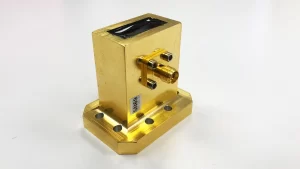

Lors de la sélection d’un adaptateur coaxial-vers-guide d’ondes, privilégiez la plage de fréquences (par exemple, 18-26,5 GHz pour la bande K), le VSWR (<1,25:1), la perte d’insertion (<0,3 dB), le type de connecteur (SMA/N) et l’alignement correct de la bride (UG-387/U pour WR-42) afin de garantir une intégrité optimale du signal.
Table of Contents
Vérification de la plage de fréquences
Lors du choix d’un adaptateur coaxial-vers-guide d’ondes, la plage de fréquences est le facteur le plus critique—si vous vous trompez, votre système ne fonctionnera pas. Les guides d’ondes fonctionnent dans des limites de fréquences strictes, et des adaptateurs mal adaptés entraînent une perte de signal (3 dB ou plus), des réflexions (VSWR >1,5), ou même une défaillance totale dans les applications à haute puissance. Par exemple, un guide d’ondes standard WR-90 fonctionne entre 8,2 GHz et 12,4 GHz, mais si vous essayez de faire passer un signal de 6 GHz à travers, 80 % de la puissance pourrait être perdue en raison des effets de la fréquence de coupure.
« Un écart de 10 % dans la plage de fréquences peut entraîner une baisse de 15 à 20 % de l’efficacité—ce qui vous coûte du temps et de l’argent en nouveaux tests ou remplacements. »
La plupart des adaptateurs indiquent leur bande passante opérationnelle, mais la performance réelle dépend de la perte d’insertion (typiquement 0,1-0,5 dB) et de la perte de retour (mieux que -20 dB pour les bonnes conceptions). Si votre application fonctionne à 24 GHz, n’achetez pas un adaptateur conçu pour 18-26 GHz en supposant qu’il fonctionnera parfaitement—vérifiez les spécifications testées réelles, pas seulement la plage marketing. Certains modèles moins chers se dégradent rapidement près des bords de leur plage revendiquée, avec le VSWR sautant de 1,2 à 2,0 à la limite supérieure.
La qualité des matériaux a également un impact sur la stabilité de la fréquence. Les adaptateurs en aluminium gèrent bien jusqu’à 50 GHz, mais pour les ondes millimétriques (60+ GHz), les versions en laiton ou cuivrées réduisent les pertes par effet de peau (jusqu’à 30 % de meilleure conductivité). Si votre système gère des signaux pulsés (impulsions de 1 à 10 µs à une PRF de 1 kHz), vérifiez la puissance crête nominale de l’adaptateur (souvent 2 à 3 fois inférieure aux valeurs nominales CW)—sinon, des arcs ou un échauffement peuvent se produire.
Correspondance du type de connecteur
Choisir le mauvais connecteur coaxial pour votre adaptateur de guide d’ondes, c’est comme essayer d’enfoncer un clou carré dans un trou rond—cela peut sembler fonctionner au début, mais la performance chute rapidement. Un connecteur de 3,5 mm utilisé par erreur avec un port de type N peut causer jusqu’à 40 % de perte de signal à 18 GHz, et la contrainte mécanique due à des filetages non adaptés peut raccourcir la durée de vie de l’adaptateur de 50 % ou plus. L’erreur la plus courante ? Supposer que tous les connecteurs SMA sont identiques—alors qu’en réalité, les SMA de précision (3,5 mm) gèrent jusqu’à 26,5 GHz, tandis que les SMA standard échouent au-delà de 18 GHz.
Voici un aperçu rapide des connecteurs coaxiaux courants et de leur compatibilité avec les guides d’ondes :
| Type de connecteur | Fréquence max | Paire de guide d’ondes typique | Gestion de la puissance (moy. CW) | Risque de perte par désadaptation |
|---|---|---|---|---|
| Type N | 11 GHz | WR-90 (bande X) | 300W | Élevé (>30%) au-dessus de 8 GHz |
| SMA | 18 GHz | WR-62 (bande Ku) | 100W | Modéré (15-20%) près de la fréquence max |
| 3,5 mm | 26,5 GHz | WR-42 (bande K) | 50W | Faible (<10%) si correctement serré |
| 2,92 mm | 40 GHz | WR-28 (bande Ka) | 20W | Critique : 1 dB de perte par désalignement |
| 1,85 mm | 65 GHz | WR-15 (bande V) | 10W | Catastrophique si les filetages sont croisés |
Le genre et la polarité sont tout aussi importants que le type. Un SMA mâle sur une bride de guide d’ondes femelle ne se connectera pas physiquement, et les configurations à polarité inversée (comme le RP-SMA) peuvent réfléchir 25 % du signal même si elles s’adaptent mécaniquement. Pour le radar à haute puissance (impulsions de 1 à 5 kW), le type N est le choix idéal pour la durabilité, mais sa grande taille (hexagone de 16 mm) peut causer des problèmes d’espace dans les réseaux denses.
La tolérance du filetage est un autre tueur silencieux. Les adaptateurs SMA bon marché avec des erreurs de filetage de ±0,1 mm peuvent augmenter le VSWR de 1,2 à 1,8 à 24 GHz, transformant un amplificateur à 200 $ en un radiateur glorifié. Vérifiez toujours les spécifications militaires (MIL-STD-348) pour les applications critiques—les connecteurs de qualité commerciale s’usent souvent après 500 cycles, tandis que les versions mil-spec durent plus de 5 000 accouplements.
Limites de gestion de la puissance
Faire passer trop de puissance à travers un adaptateur coaxial-vers-guide d’ondes ne fait pas que dégrader les performances—cela brûle littéralement de l’argent. Un adaptateur à 50 $ conçu pour 50W CW échouera de manière catastrophique s’il est soumis à des signaux radar pulsés de 200W (impulsions de 1µs à une PRF de 1kHz), même si la puissance moyenne semble « sûre ». Le mode de défaillance le plus courant ? La panne diélectrique dans l’isolant de l’adaptateur, qui peut se produire en moins de 10 secondes à seulement 20 % au-dessus de la limite nominale. Par exemple, un adaptateur de guide d’ondes WR-75 typique pourrait gérer 100W en onde continue (CW) à 10 GHz, mais cela tombe à 30W à 18 GHz en raison de l’augmentation des pertes par effet de peau (jusqu’à 40 % plus élevées à des fréquences plus élevées).
L’emballement thermique est un autre tueur silencieux. Les adaptateurs en aluminium dissipent la chaleur 60 % plus rapidement que le laiton, mais si la résistance thermique dépasse 15°C/W, le corps du connecteur peut atteindre plus de 120°C en moins de 5 minutes à 80 % de charge. C’est suffisant pour ramollir les soudures et décaler l’impédance de 2-3 ohms, ce qui ruine votre VSWR (maintenant 1,8 au lieu de 1,2). Les applications à haute puissance comme les communications par satellite (500W+) ont besoin de brides à refroidissement actif ou d’adaptateurs en cuivre sans oxygène (OFC), qui coûtent 3 fois plus cher mais survivent plus de 10 000 heures à pleine charge.
La puissance crête est là où la plupart des ingénieurs se trompent. Une impulsion radar de 1 kW (largeur de 3µs, 500Hz PRF) ne se traduit pas par une puissance moyenne de 3W—elle ionise les espaces d’air dans les connecteurs, provoquant des arcs électriques à des tensions supérieures à 2 kV. Si votre adaptateur n’est pas conçu pour une panne diélectrique crête en kV/mm, il carbonisera le diélectrique en moins de 1 000 cycles. Les unités de qualité militaire (MIL-DTL-3922) résolvent ce problème avec des conceptions sans Téflon, gérant des pics de 5 kV et 200°C sans dégradation.
L’altitude compte aussi. À 30 000 pieds, la densité de l’air diminue de 70 %, réduisant les seuils d’arc de 50 %. Un adaptateur qui fonctionne bien au niveau de la mer (200W CW) pourrait faire un arc à 80W dans les systèmes aéroportés. Toujours réduire la puissance de 20 % par 10 000 pieds—ou payer pour des défaillances en vol.
Matériau et durabilité
Choisir le mauvais matériau pour votre adaptateur coaxial-vers-guide d’ondes, c’est comme construire une voiture de sport avec des engrenages en plastique—cela pourrait fonctionner au début, mais la défaillance est garantie. Les adaptateurs en aluminium standard se corrodent après 500 heures dans une humidité de 85 %, tandis que les versions en laiton durent 5 fois plus longtemps mais ajoutent 30 % de poids en plus. Pour les systèmes critiques, le mauvais choix signifie remplacer les adaptateurs tous les 6 mois au lieu d’obtenir plus de 10 ans de service fiable.
Voici ce qui tue le plus rapidement les adaptateurs :
- Corrosion galvanique : Le mélange de brides en aluminium avec des connecteurs en laiton crée une différence de potentiel de 0,5 V, rongeant 0,1 mm de matériau par an dans l’air salin
- Cycles thermiques : Des variations quotidiennes de 20°C à 80°C fissurent les adaptateurs plaqués zinc en moins de 300 cycles, tandis que l’acier inoxydable survit à plus de 10 000 cycles
- Usure du filetage : Les filetages SMA en aluminium bon marché se dégradent après 200 accouplements, augmentant la perte d’insertion de 0,2 dB toutes les 50 connexions
Les adaptateurs cuivrés résolvent la plupart des problèmes de corrosion (perte de <0,01 mm/an même dans les environnements marins) mais coûtent 2 à 3 fois plus cher que l’aluminium. Pour les systèmes à ondes millimétriques (60+ GHz), le laiton plaqué or est la seule option qui maintient une perte constante de 0,1 dB sur plus de 5 ans, car l’oxydation ruinerait l’intégrité du signal à ces fréquences.
La résistance aux vibrations distingue le matériel de loisir du matériel professionnel. Un adaptateur de radar aéroporté subit des chocs de 15G quotidiennement—les vis de réglage standard se desserrent après 50 heures, tandis que les conceptions de contre-écrous militaires restent serrées pendant 50 000 heures de vol. Le test de brouillard salin MIL-STD-810G le prouve : les adaptateurs en aluminium échouent après 96 heures, tandis que l’acier inoxydable nickelé dure le test complet de 720 heures.
Test de facilité d’installation
Un adaptateur coaxial-vers-guide d’ondes peut avoir des spécifications parfaites sur le papier, mais s’il faut 45 minutes pour l’installer alors que vous en attendiez 5, tout votre calendrier de projet s’effondre. Les techniciens de terrain rapportent que 30 % des retards de systèmes RF proviennent de problèmes d’installation d’adaptateurs—qu’il s’agisse de brides mal alignées ajoutant 0,5 dB de perte ou de connecteurs dont les filetages sont croisés, nécessitant des remplacements à 200 $. Les pires contrevenants ? Les adaptateurs qui exigent des clés dynamométriques spéciales (8-12 in-lb), des cales personnalisées, ou un assemblage à trois mains juste pour éviter les fuites de signal.
Voici ce qui fait ou défait la vitesse d’installation :
- Exigences en matière d’outils : Les adaptateurs nécessitant des clés hexagonales de moins de 2 mm augmentent le temps d’installation de 400 % par rapport aux conceptions standard serrées à la main
- Alignement de la bride : Un désalignement de 0,2 mm sur les guides d’ondes WR-90 fait sauter le VSWR de 1,1 à 1,4 à 10 GHz
- Engagement du filetage : Les adaptateurs bon marché nécessitent plus de 8 tours complets pour se visser correctement, usant les filetages 50 % plus rapidement que les modèles à verrouillage rapide en 2 tours
Le tableau ci-dessous montre comment les choix de conception impactent l’installation dans le monde réel :
| Caractéristique | Modèle facile à installer | Modèle standard | Pénalité de temps |
|---|---|---|---|
| Boulons de bride | 4 x vis à tête moletée | 8 x boulons hexagonaux M3 | +22 minutes |
| Alignement du guide d’ondes | Joint auto-centrant | Réglage manuel des cales | +15 minutes |
| Connexion coaxiale | Baïonnette 1/4 de tour | Filetage SMA (5+ tours) | +7 minutes |
| Contrôle du couple | Embrayage de rupture préréglé | Nécessite une clé dynamométrique | +18 minutes |
Les données de terrain montrent la différence entre les bonnes et les mauvaises conceptions : les équipes SATCOM militaires ont réduit les installations de réseaux de guides d’ondes de 6 heures à 90 minutes en passant à des adaptateurs à verrouillage rapide avec des joints toriques intégrés. Le secret ? Des doigts à ressort en acier inoxydable qui maintiennent une planéité de bride de 0,05 mm sans réglage manuel.
Pour les espaces restreints (5 cm de dégagement), les coudes SMA à profil bas sont plus efficaces que les connecteurs droits—mais seulement s’ils offrent une rotation complète à 360° pendant le serrage. Un adaptateur à angle fixe dans des quartiers exigus nécessite souvent de démonter des racks entiers, ajoutant plus de 2 heures par installation.
