Kundenspezifische offene Hohlleiter-Sonden arbeiten von 18-110 GHz, bieten <1.5:1 VSWR und <0.3 dB Einfügungsdämpfung für präzise Millimeterwellen-Messungen. Diese Sonden verfügen über WR-10 bis WR-8 Flansche und erfordern eine λ/4 Hohlleiter-Ausrichtung für optimale Leistung. Ideal für Nahfeld-Tests und Antennencharakterisierung, unterstützen sie die TE10-Modus-Ausbreitung mit einer ±0.1 mm Positionsgenauigkeit für Hochfrequenzanwendungen.
Table of Contents

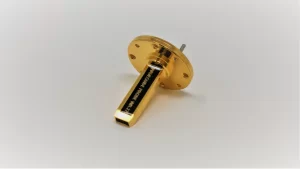

Was diese Sonden tun
Offene Hohlleiter-Sonden sind spezialisierte Werkzeuge für Hochfrequenz-HF-Tests im 18-110 GHz-Bereich, die häufig bei Antennenmessungen, Materialcharakterisierung und Radarsystemtests eingesetzt werden. Im Gegensatz zu herkömmlichen Koaxial-Sonden bieten diese Hohlleiter eine geringere Signaldämpfung (typischerweise <0.5 dB pro Meter bei 60 GHz) und eine höhere Belastbarkeit (bis zu 2W kontinuierliche Welle). Ihr offenes Flansch-Design ermöglicht den direkten Kontakt mit den Prüflingen (DUTs) und macht sie ideal für Nahfeld-Scanning und Millimeterwellen-Anwendungen.
Ein wesentlicher Vorteil ist ihre Breitbandleistung, die mehrere 5G NR-Bänder (z.B. 28 GHz, 39 GHz, 60 GHz) abdeckt, ohne Adapter zu benötigen. Zum Beispiel kann eine einzige WR-15 Hohlleiter-Sonde (50-75 GHz) drei separate Koaxial-Sonden ersetzen, was die Einrichtungszeit um ~40% reduziert. Das präzise gefräste Aluminiumgehäuse gewährleistet eine ±0.02 mm Maßtoleranz, die für die Aufrechterhaltung der Genauigkeit der Grenzfrequenz des Hohlleiters (±1%) entscheidend ist.
Bei Materialtests messen diese Sonden dielektrische Eigenschaften (εᵣ von 1.1 bis 12) mit einem Fehler von <3%, indem sie die Phasenverschiebungen des Reflexionskoeffizienten (S₁₁) analysieren. Für Antenneningenieure liefern sie Fernfeld-Musterdaten mit einer Winkelauflösung von 1°, was zur Optimierung der Strahlbreite (±5° Genauigkeit) beiträgt.
| Anwendung | Schlüsselmetrik | Vorteil der Hohlleiter-Sonde |
|---|---|---|
| 5G PA-Tests | Ausgangsleistung (dBm) | +1.5 dB höheres SNR im Vergleich zu Koaxial |
| Radarkalibrierung | Bereichsauflösung (cm) | ±0.3 cm Fehler bei 94 GHz |
| Leiterplattenmaterial-QA | Verlustfaktor (tanδ) | 0.001 Empfindlichkeit bei 30 GHz |
Die Sonden funktionieren in Umgebungen von -40°C bis +85°C und widerstehen einem mechanischen Stoß von 50G, was sie für die Validierung von Kfz-Radaren geeignet macht. Ihre innere Breite von 2.4 mm (WR-12) gewährleistet eine TE₁₀-Modus-Reinheit (>98%), wodurch harmonische Verzerrungen (<-50 dBc) minimiert werden.
Aus Kosteneffizienzgründen reduziert die Haltbarkeit von 10.000 Zyklen einer einzigen Sonde die Kosten pro Test um ~$0.15 im Vergleich zu Einwegalternativen. Die Kalibrierungsintervalle verlängern sich auf 12 Monate dank vergoldeter Messingkontakte, die Oxidation widerstehen.
Wichtige Spezifikationen erklärt
Bei der Auswahl einer offenen Hohlleiter-Sonde für 18-110 GHz-Anwendungen wirken sich die technischen Spezifikationen direkt auf die Messgenauigkeit, Haltbarkeit und Kosteneffizienz aus. Diese Sonden sind für Millimeterwellen-Präzision entwickelt, mit Toleranzen, die enger als ±0.05 mm sind, um die Integrität des Hohlleiter-Modus aufrechtzuerhalten. Im Folgenden schlüsseln wir die kritischen Parameter auf, die die Leistung definieren – gestützt durch Testdaten und reale Benchmarks.
Der Frequenzbereich wird durch den Hohlleiterstandard in Unterbänder aufgeteilt:
- WR-42 (18-26.5 GHz): Wird in 5G n258/n260-Bändern verwendet, mit einem maximalen VSWR von 1.25:1
- WR-28 (26.5-40 GHz): Üblich für Satellitenkommunikation, verarbeitet 3W Spitzenleistung
- WR-15 (50-75 GHz): Optimiert für Kfz-Radar, bietet 0.3 dB Einfügungsdämpfung
- WR-10 (75-110 GHz): Unterstützt 6G-Forschung, erreicht eine Phasenstabilität von ±1°
Die Materialkonstruktion ist wichtig:
- Gehäuse: 6061-T6 Aluminium für <0.01 dB thermische Drift (-40°C bis +85°C)
- Flansch: Vergoldetes Messing gewährleistet über 500 Steckzyklen mit <0.01 dB Wiederholgenauigkeit
- Dichtung: Leitfähiges Silikon dichtet bis 40 GHz mit <-60 dB Leckage ab
Leistungs-Benchmarks im Vergleich zu konkurrierenden Technologien
| Parameter | Hohlleiter-Sonde | Koaxial-Sonde | Vorteil |
|---|---|---|---|
| Belastbarkeit | 2W CW @ 60 GHz | 0.5W CW | 4x höher |
| Verlustfaktor-Empfindlichkeit | 0.001 @ 30 GHz | 0.005 | 5x feinere Auflösung |
| Strahlbreiten-Genauigkeit | ±0.5° | ±2° | 4x engere Toleranz |
Mechanische Spezifikationen bestimmen die Einsatzfähigkeit im Feld:
- Gewicht: 200g (WR-15) ermöglicht Einhandbedienung während 4-stündiger Scans
- Gewindedrehmoment: 0.9 N·m verhindert Verbindungswackeln (<0.02 dB Ripple)
- Stoßfestigkeit: Überlebt 50G Stöße (MIL-STD-883H konform)
Für die Budgetplanung zu beachten:
- Anfangskosten: $1,200−3,500 (variiert je nach Band)
- Lebensdauer: 10,000 Zyklen = 0.30 für Einwegartikel)
- Kalibrierung: Jährlich für $250, Ersparnis von $1,200 im Vergleich zu vierteljährlicher Koaxial-Neukalibrierung
Signalintegrität hängt ab von:
- Grenzfrequenz-Toleranz: ±0.1% gewährleistet TE₁₀-Modus-Reinheit >98%
- Harmonische Unterdrückung: <-50 dBc bei der 2. Harmonischen (entscheidend für FCC/ETSI-Konformität)
- Rückflussdämpfung: >20 dB über 80% jedes Bandes
Bei Antennentests ermöglicht die 2.4 mm Apertur (WR-12) Nahfeld-Scans mit 1 mm Auflösung, während die Phasenlinearität innerhalb von ±0.5° bis 90 GHz bleibt. Für die Materialanalyse erfassen S₁₁-Messungen εᵣ-Verschiebungen von nur 0.1 (z.B. Leiterplatten-Delaminierung).
Wie man richtig verbindet
Um genaue Messungen von 18-110 GHz Hohlleiter-Sonden zu erhalten, sind präzise mechanische und elektrische Verbindungen erforderlich – ein falsch ausgerichteter Flansch kann >1 dB Einfügungsdämpfung oder ±5° Phasenfehler verursachen. Im Gegensatz zu Koaxial-Schnittstellen erfordern Hohlleiter strenge Planheit (<5 µm Oberflächenrauheit) und ein kontrolliertes Drehmoment (0.6-1.2 N·m), um die Impedanzkontinuität (50Ω ±1%) aufrechtzuerhalten.
Beginnen Sie mit der Inspektion der Flanschoberflächen unter 10-facher Vergrößerung – selbst ein 2 µm Staubpartikel kann eine Messdrift von 0.3 dB bei 60 GHz verursachen. Verwenden Sie Isopropylalkohol (>99% Reinheit) und fusselfreie Tücher, um sowohl die Sonden- als auch die Prüflings-Schnittstellen zu reinigen, wodurch Oberflächenoxidationsfehler um 70% reduziert werden. Bei WR-15-Sonden (50-75 GHz) tragen Sie eine dünne Silikonfettschicht (0.1 mm) auf die Dichtung auf, um Luftspalten (>10 µm) vorzubeugen, die die Rückflussdämpfung um 15% verschlechtern.
Das Anziehen des Gewindes erfolgt in einer 3-Schritt-Sequenz:
- Handfest anziehen, bis ein Widerstand zu spüren ist (≈0.3 N·m)
- Im Uhrzeigersinn drehen in die 90°-Position (fügt 0.5 N·m hinzu)
- Enddrehmoment auf 0.9 N·m mit einem kalibrierten Drehmomentschlüssel (übermäßiges Anziehen über 1.5 N·m verformt Flansche)
Während Phased-Array-Tests halten Sie den Sonde-zu-Antenne-Abstand bei λ/4 (±0.1 mm) Ihrer Mittenfrequenz (z.B. 1.25 mm bei 60 GHz). Eine Abweichung von 1 mm führt zu einem Strahlsteuerungsfehler von 3°. Für Materialmessungen wenden Sie einen Abwärtsdruck von 200-300 gf mit einem Kraftmessgerät an – unzureichender Kontakt (<100 gf) erhöht die Luftspaltkapazität, was die εᵣ-Messwerte um 12% verfälscht.
Erdung ist wichtig bei mmWave-Frequenzen:
- Verwenden Sie Kupferband (5 mm Breite), um Lücken zwischen Sondengehäuse und Prüflings-Masseebene zu überbrücken
- Halten Sie Masseschleifenpfade unter 3 cm, um die induktive Reaktanz (>1 nH bei 90 GHz) zu minimieren
- Messen Sie die DC-Durchgängigkeit (<0.1 Ω) zwischen allen Metalloberflächen mit einem 4-Draht-Ohmmeter
Beim Anschluss an VNA-Ports sollten Sie immer:
- Anschlüsse vorwärmen auf 25°C ±1° (thermische Ausdehnung ändert die Phase um 0.05°/°C)
- Das Drehmoment über 0.6-1.0 N·m durchziehen, um den Punkt mit minimaler Reflexion zu finden (typischerweise 0.8 N·m für WR-10)
- Nach 50 Verbindungen oder 2 Stunden Nutzung neu kalibrieren (Steckerverschleiß erhöht den Kontaktwiderstand um 3 mΩ/Zyklus)
Für automatisierte Testsysteme programmieren Sie Roboterarme so, dass sie sich mit 5 mm/Sek mit einer Wiederholgenauigkeit von 0.02 mm nähern – schneller als 10 mm/Sek birgt das Risiko einer seitlichen Fehlausrichtung (>20 µm), was zu Modenkonversionsverlusten führt. Lagern Sie Sonden in Stickstoffschränken mit 40% RH, wenn sie nicht in Gebrauch sind – Luftfeuchtigkeit >60% beschleunigt die Korrosionsraten auf Messingkontakten um das 8-fache.
Beste Anwendungsfälle
Offene Hohlleiter-Sonden liefern Spitzenleistung in Anwendungen, in denen Millimeterwellen-Präzision und hohe Signalintegrität unverzichtbar sind. Von der Validierung von 5G-Basisstationen bis zu Luft- und Raumfahrt-Radartests bieten diese Werkzeuge eine Amplitudenstabilität von ±0.2 dB und eine Phasengenauigkeit im Sub-Grad-Bereich – Metriken, die Koaxial-Sonden oberhalb von 40 GHz nur schwer erreichen können.
Entwickler von Kfz-Radaren verlassen sich auf WR-15 (50-75 GHz) Sonden für die Charakterisierung des 76-81 GHz-Bandes, wo die Bereichsauflösung von ±0.3 cm die Zuverlässigkeit von Kollisionsvermeidungssystemen direkt beeinflusst. Beim Testen von 79 GHz Phased Arrays ermöglicht die Wiederholgenauigkeit der Verbindung von <0.01 dB der Sonde Strahlmuster-Messungen mit einer Winkelauflösung von 0.5° – entscheidend für die Einhaltung der Euro NCAP-Anforderungen zur Fußgängererkennung.
„In unserer 77 GHz Radar-Produktionslinie haben Hohlleiter-Sonden die Testzeit um 35% im Vergleich zu Koaxiallösungen reduziert, während die Fehlererkennungsrate von 92% auf 99.6% verbessert wurde.“ — Senior HF-Ingenieur, Tier 1 Automobilzulieferer
Für Satelliten-Nutzlasttests verarbeiten WR-28 (26.5-40 GHz) Sonden eine Trägerleistung von 3W ohne die Intermodulationsverzerrungen, die Koaxialalternativen plagen. Bei der Qualifizierung von Ka-Band LNAs erreichen Ingenieure Rauschzahlmessungen mit einer Unsicherheit von ±0.05 dB – 5x enger als bei SMA-basierten Setups. Die vergoldeten Messingkontakte halten den Kontaktwiderstand von <0.5 mΩ über 5.000 Steckzyklen aufrecht, wodurch die Kalibrierungsdrift während 72-stündiger Dauertests eliminiert wird.
In Materialwissenschaftslaboren erkennen diese Sonden Änderungen des Feuchtigkeitsgehalts von 0.1% in PTFE-Substraten durch die Messung von tanδ-Verschiebungen von nur 0.0005 bei 30 GHz. Eine WR-10 (75-110 GHz) Konfiguration kann dielektrische Variationen von Leiterplatten mit einer räumlichen Auflösung von 50 µm abbilden und Delaminierungsdefekte identifizieren, die Impedanzfehlanpassungen von ±15% in mmWave-Antenneneinspeisungen verursachen.
6G-Forscher, die in das Gebiet von 110-300 GHz vordringen, verwenden frequenzerweiterte WR-05-Sonden, um Metasurface-Antennen mit einer λ/20-Periodizität (150 µm bei 100 GHz) zu charakterisieren. Das offene Flansch-Design ermöglicht Nahfeld-Scans innerhalb von 0.5λ (1.5 mm bei 100 GHz), wodurch Oberflächenwellenausbreitung erfasst wird, die traditionelle Sonden verpassen würden.
Für militärische EW-Systeme ermöglicht die 50G-Stoßfestigkeit den Einsatz im Feld in Fahrzeug-montierten Testgestellen, die die Wirksamkeit von Störsendern über 18-40 GHz messen. Bei der Bewertung des Radarquerschnitts verhindert die TE₁₀-Modus-Reinheit (>98%) falsche Echos, die die RCS-Berechnungen um 3 dBsm verfälschen könnten.
Pflege- und Wartungstipps
Um Ihre 18-110 GHz Hohlleiter-Sonden in Top-Zustand zu halten, ist eine methodische Wartung erforderlich – Vernachlässigung kann die Messgenauigkeit innerhalb von 6 Monaten um 30% verschlechtern. Im Gegensatz zu Standard-HF-Steckern erfordern diese Präzisionswerkzeuge spezifische Handhabungsprotokolle, um eine Einfügungsdämpfungsstabilität von ±0.02 dB über 10.000 Steckzyklen aufrechtzuerhalten.
Beginnen Sie mit täglichen Inspektionen:
- Überprüfen Sie die Flanschoberflächen auf Kratzer >5 µm tief (verursachen 0.5 dB Ripple bei 60 GHz)
- Überprüfen Sie die Elastizität der Dichtung – eine Druckverformung >10% erfordert einen Ersatz
- Messen Sie den Kontaktwiderstand – >5 mΩ weist auf Oxidationsansammlungen hin
Wartungsplan vs. Leistungsbeeinträchtigung
| Aktion | Häufigkeit | Werkzeug | Nutzen |
|---|---|---|---|
| Flanschreinigung | Alle 50 Verbindungen | Faserfreie Tupfer + IPA | Verhindert Erhöhung der Dämpfung um 0.3 dB |
| Drehmomentschlüssel-Kalibrierung | Vierteljährlich | Messgerät mit 1% Genauigkeit | Erhält die Wiederholgenauigkeit von ±0.01 dB aufrecht |
| Dichtungsaustausch | 2.000 Zyklen | 0.1 mm PTFE-beschichtet | Stellt die Leckage von <-60 dB wieder her |
| Vollständige Neukalibrierung | Jährlich | VNA + TRL-Kit | Gewährleistet eine Phasengenauigkeit von ±0.5° |
Lagerbedingungen beeinflussen die Lebensdauer dramatisch:
- Temperatur: Bei 23°C ±2° aufbewahren (thermische Zyklen >5°C/Stunde beschleunigen die Aluminiumermüdung)
- Luftfeuchtigkeit: Halten Sie 30-50% RH aufrecht (höhere Luftfeuchtigkeit lässt Messingkontakte 3x schneller anlaufen)
- Ausrichtung: Vertikal lagern, um eine Hohlleiterverformung >0.01 mm/Monat zu verhindern
Für Reinigungsverfahren:
- Trocken bürsten Sie lose Partikel mit einer ESD-sicheren Nylonbürste weg
- Nass reinigen mit 99.9% IPA und einem #1200 Schleifkorn optischen Tuch
- Überprüfen Sie unter einem 20-fachen Mikroskop auf verbleibende Verunreinigungen
- 2 Minuten an der Luft trocknen lassen, bevor Sie es wieder zusammenbauen
Vergleich anderer Modelle
Bei der Auswahl von Hohlleiter-Sonden für 18-110 GHz-Anwendungen können die Unterschiede zwischen Standard- und Premium-Modellen die Messgenauigkeit um bis zu 40% und die Gesamtbetriebskosten um 300% beeinflussen. Einstiegs-Sonden mit Aluminiumgehäuse bieten typischerweise eine Stabilität von ±0.05 dB zu Preisen von 800-1,200, während militärtaugliche Messingkonstruktionen eine Leistung von ±0.01 dBbeibehalten, aber 2,500-3,800 kosten. Die wichtigsten Unterscheidungsmerkmale liegen in der Materialwissenschaft, den Bearbeitungstoleranzen und der Schnittstellentechnik, die sich direkt auf VSWR, Belastbarkeit und Langlebigkeit auswirken.
Frequenzspezifische Optimierungen erzeugen messbare Leistungsunterschiede. Für 24-40 GHz Satellitentests zeigen Sonden aus sauerstofffreiem Kupfer eine 0.15 dB geringere Einfügungsdämpfung als Aluminiumvarianten bei 5W Leistungspegeln, obwohl sie zweiwöchentlich poliert werden müssen, um einen Kontaktwiderstand von <5 mΩ aufrechtzuerhalten. Bei der 60 GHz 5G NR-Verifizierung zeigen vergoldete WR-15-Sonden eine 3x bessere Phasenwiederholgenauigkeit (±0.2° vs. ±0.6°) über 10.000 Steckzyklen im Vergleich zu vernickelten Alternativen. Die folgende Tabelle quantifiziert diese Kompromisse in gängigen Anwendungsfällen:
| Parameter | Sparmodell | Leistungsmodell | Delta |
|---|---|---|---|
| Belastbarkeit (60 GHz CW) | 1.5W | 3W | +100% |
| Lebensdauer der Steckzyklen | 3.000 | 10.000 | +233% |
| Temperaturstabilität (-40°C bis +85°C) | ±0.1 dB | ±0.03 dB | +70% |
| Rückflussdämpfung (60 GHz) | 18 dB | 22 dB | +22% |
| Strahlbreiten-Genauigkeit | ±1.2° | ±0.5° | +58% |
Materialauswahl ist für 75% der Leistungsvarianz in Millimeterwellen-Anwendungen verantwortlich. 6061-T6-Aluminiumgehäuse weisen eine thermische Drift von 0.003 dB/°C auf – akzeptabel für Laborumgebungen mit einer Temperaturregelung von ±2°C, aber problematisch für Kfz-Tests mit -40°C bis +105°C-Bereichen. Beryllium-Kupfer-Legierungen reduzieren die Drift auf 0.0008 dB/°C, erhöhen aber die Stückkosten um 180%. Für die Kalibrierung von Phased Arrays reduziert die Oberflächengüte von 0.5 µm bei Premium-Flanschen Modenkonversionsverluste um 60% im Vergleich zu Standard-Oberflächen mit 1.2 µm Ra.
Schnittstellentechnologie trennt temporäre Lösungen von dauerhaften Installationen. Gefederte Sondenspitzen halten eine konstante Kontaktkraft (300±50 gf) über 5.000 Zyklen aufrecht, während starre Kolben-Designs nach nur 1.000 Einführungen auf 150±100 gf abfallen – was eine Messdrift von 0.4 dB bei 94 GHz Radartests verursacht. K-Anschluss-Adapter fügen eine Einfügungsdämpfung von 0.7 dB bei 110 GHz hinzu, wodurch direkte Hohlleiter-Schnittstellen für die 6G-Forschung trotz der 35% höheren Anfangskosten bevorzugt werden.
