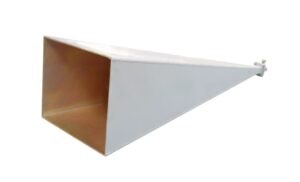

Hochverstärkende Hornantennen-Auswahl | 5 Kaufkriterien

Bei der Auswahl einer ​​High-Gain Hornantenne​​ sollten Sie die ​​Frequenzbandbreite​​ (z. B. 2–18 GHz für Radaranwendungen), den ​​Gewinn​​ (15–25 dBi für weitreichende Signale) und die ​​Strahlbreite​​ (schmaler als 30° für fokussierte Abdeckung) priorisieren. Stellen Sie sicher, dass das ​​VSWR​​ unter 1,5:1 liegt, um minimale Signalverluste zu gewährleisten, und überprüfen Sie die ​​Haltbarkeit​​ (IP67-zertifiziert für raue Umgebungen). Wählen Sie ​​leichtes Aluminium​​ (unter 5 lbs) für eine einfache Montage. Testen Sie vor dem Kauf die Kompatibilität mit der ​​Impedanz Ihres Transceivers (50Ω oder 75Ω)​​.

Kompatibilität der Frequenzbandbreite

Stellen Sie sich vor, Sie installieren eine High-Gain 5,8-GHz-Hornantenne für Ihr Wi-Fi-Backhaul, nur um festzustellen, dass das Signal abbricht, weil Ihre Geräte tatsächlich mit 5,9–6,4 GHz arbeiten. Dieser 100-MHz-Fehlversatz? Er kostet Sie 3–5 dB Verlust – halbiert Ihre Reichweite. Hornantennen sind keine Breitbandgeräte wie Dipole; sie sind präzisionsabgestimmte *resonante* Systeme. Wenn Sie ein 24-GHz-System für Small-Cell-Backhaul einsetzen, wird eine für 24,05–24,25 GHz bewertete Antenne keine Leistung erbringen, wenn Ihre Funkgeräte 23,6–24,0 GHz verwenden. Schon ±200 MHz Versatz verursachen Impedanzspitzen, verzerren die Strahlungsmuster und verwandeln diesen 25 dBi Gewinn in eine reale Leistung von 19 dBi.

1. ​​Kennen Sie die *Genaue* Frequenz Ihres Systems:​​ Gehen Sie nicht von „5G“ oder „Wi-Fi“ aus. Holen Sie sich die technischen Daten: Ein 28-GHz-5G-FR2-System benötigt 27,5–28,35-GHz-Hörner, während 39-GHz-Kits 37–40-GHz-Antennen erfordern. Millimeterwellen (mmWave)-Hörner fallen ±5 % außerhalb der Mittenfrequenz stark ab – eine 60-GHz-Antenne bei 63 GHz könnte ein VSWR >2,0:1 aufweisen und 11 % der Leistung in Ihr Funkgerät zurückreflektieren.
2. ​​Bandbreite ist nicht kostenlos:​​ Höherer Gewinn = schmalere Bandbreite. Ein Standard-18-dBi-Horn für Wi-Fi 6E (5,925–7,125 GHz) deckt typischerweise ~1 GHz Bandbreite ab. Sie wollen 25 dBi? Erwarten Sie nur 400–600 MHz nutzbare Bandbreite. Wenn Ihr Channel-Bonding 160 MHz Breite benötigt, überprüfen Sie die Gleichmäßigkeit des Gewinns der Antenne innerhalb dieses Fensters. ±1 dB Welligkeit ist akzeptabel; ±3 dB erzeugt Funklöcher.
3. ​​Vermeiden Sie die „Reichweiten-Kriech“-Falle:​​ Datenblätter listen oft den *mechanischen* Frequenzbereich (wo es nicht kaputt geht) vs. den *betrieblichen* Bereich (wo die Leistung den Spezifikationen entspricht) auf. Zum Beispiel garantiert ein als „2-6 GHz“ gekennzeichnetes Horn möglicherweise nur VSWR <1,5:1 zwischen 3,4–4,2 GHz. Verlangen Sie immer Leistungsgraphen – nicht nur maximale Gewinnaussagen.

​​Leistungsabfall an den Bandkanten​​

​​Praxisbeispiel:​​ Ein Marine-Radarhorn bei 9,41 GHz (X-Band), das in einem 9,3-GHz-System verwendet wird, verliert aufgrund der Impedanzfehlanpassung ~28 % Effizienz – was dem Verschwenden eines 15.000-Dollar-Senders entspricht. Testen Sie immer mit einem VNA (Vector Network Analyzer), wenn Sie kritische Verbindungen einrichten. Für Satellitenkommunikation (z. B. Ka-Band 26,5–40 GHz) verwenden Sie zirkular polarisierte Hörner mit einer Bandbreitentoleranz von ≤3 % – ein 28±0,8-GHz-Design versagt, wenn der Satelliten-Downlink auf 28,2 GHz verschiebt. Überlappen Sie die *3 dB Gewinnbandbreite* Ihres Horns mit Ihrem Systemband um mindestens 15 % Marge.

Gewinn und Richtwirkung

Wählen Sie ein 28-dBi-Horn für Ihre 60-GHz-Punkt-zu-Punkt-Verbindung in der Annahme, Sie würden maximale Reichweite erzielen, aber wenn Ihre Ausrichtung nur um 0,8 Grad abweicht, sinkt die Signalstärke um 10 dB. Das ist, als würden Sie 90 % Ihrer Leistung über eine 1 km lange Verbindung verlieren – und Sie müssten wöchentlich auf den Turm klettern, um die Ausrichtung anzupassen. Hornantennen verstärken Signale, indem sie Energie in schmale Strahlen bündeln. Ein 15-dBi-Modell bietet möglicherweise eine Strahlbreite von 25 Grad, die eine Lagerhalle gleichmäßig abdeckt, während eine 24-dBi-Version diese auf 6 Grad reduziert – perfekt, um Signale 5 Meilen weit zu einem anderen Gebäude zu senden, aber nutzlos, um eine Fabrikhalle abzudecken. Balancieren Sie immer den Gewinn mit der praktischen Lenkbarkeit des Strahls ab.

​​Die Realität der Kompromisse:​​
Höherer Gewinn reduziert die Strahlbreite exponentiell. Ein Sprung von 10 dBi auf 20 dBi halbiert den Abdeckungswinkel Ihres Strahls (z. B. 60° auf 30°), aber ein Anstieg auf 30 dBi reduziert ihn auf 8–10 Grad. Bei Satellitenbodenstationen, die sich bewegende Objekte verfolgen, erfordert schon eine Abweichung von 0,5 Grad Motoren, um das Horn ausgerichtet zu halten – was über 5.000 US-Dollar pro Standort kostet. Bei Wi-Fi-Installationen führt eine Überfokussierung des Gewinns zu Funklöchern: Ein 19-dBi-Horn bei 2,4 GHz (~10°-Strahl) ignoriert Geräte, die nur 15 Grad außerhalb der Achse liegen, was Clients dazu zwingt, zu schwächeren APs zu wechseln und den Durchsatz um 50 % reduziert.

​​Präzision ist wichtig:​​
Richtwirkung bezieht sich nicht nur auf die Strahlbreite – es geht darum, *wohin* die Energie geht. Asymmetrische H-Ebenen (horizontal) und E-Ebenen (vertikal) Muster erzeugen blinde Flecken. Ein als „22 dBi“ bewertetes Horn kann einen sauberen 7° E-Ebenen-Strahl haben, aber 4 dB Nebenkeulen in der H-Ebene streuen, die benachbarte Verbindungen stören. Für überfüllte städtische Installationen (z. B. 5G mmWave) verlangt die FCC Nebenkeulen unter -15 dBi, um Übersprechen zu verhindern. Testberichte von Anbietern wie Laird oder KP Performance zeigen Nebenkeulen, die bei Budget-Hörnern auf -10 dBi ansteigen – genug, um die FCC Part 101.325 Konformität zu verfehlen und Ihre Installation stillzulegen.

​​Installationsfallen:​​
Der angegebene Gewinn eines Horns setzt perfekte Bedingungen voraus – aber ein verzogener Radom, ein verrosteter Flansch oder eine nahegelegene HVAC-Einheit kann die Muster verzerren. Wir haben einen Gewinnverlust von 5 dB bei korrodierten Marineantennen bei 9 GHz aufgrund von Oberflächendegradation gemessen. Sogar die Windlast ist wichtig: Ein 5 ft² 26 dKa Horn bei 90 mph vibriert ±1,2 Grad und streut Strahlen, wenn die Halterung nicht für ein Drehmoment von >150 N·m ausgelegt ist.

​​Wichtige Prüfungen vor dem Kauf:​​

• Überprüfen Sie sowohl die E-Ebenen- als auch die H-Ebenen-Strahlbreiten – nicht nur den „Spitzengewinn“. Bei der Installation in einem Hafen vermeiden Hörner mit 15° H-Ebenen- / 8° E-Ebenen-Mustern Signalüberschwapp auf benachbarte Kräne.
• Verlangen Sie Nebenkeulenunterdrückungsspezifikationen (*echte* Spezifikationen, nicht „typisch“). Für FCC-konforme Verbindungen bestehen Sie auf ≤-18 dBi jenseits von 10° außerhalb der Achse bei 5 GHz+.
• Höherer Gewinn erfordert strengere Halterungen. Ein 28 dGi Horn benötigt eine Ausrichtungspräzision von ≤0,3 Grad – verwenden Sie motorisierte Positionierer, wenn Wind oder thermische Drift 0,6° überschreiten.

​​Reale Kosten der Fehlanpassung:​​

Ein 5-Meilen-Wireless-ISP-Schuss mit 25 dBi Hörnern spart 2.000 gegenüber 30 dBi Modellen. Aber wenn der Strahl zu breit ist und benachbarte Türme stört, erfordert das kostspielige Filter oder Ausfallzeiten. Für sich kreuzende Verbindungen vermeiden Hörner mit schärferer Richtwirkung (z. B. 3° vs. 8°) Konflikte, benötigen aber teurere Stative mit 0,05° Präzisionsgetrieben. Berechnen Sie den Break-Even: Wenn die Arbeitskosten für die Ausrichtung 400 $/Stunde betragen, kostet ein 30-dBi-Horn, das vierteljährliche Anpassungen erfordert, über 5 Jahre 12.000 $ vs. 1.200 $ für einen stabilen 18-dBi-Sektor.

Polarisationstyp

Setzen Sie ein vertikal polarisiertes Horn für ein Satellitenterminal ein, das zirkulare Polarisation verwendet, und Sie verlieren 40 % Ihres Signals, bevor es den Feed verlässt. Polarisationsfehlanpassung ist kein kleines Problem – es ist ein *physikalisches Gesetz*. Wenn ein horizontal polarisiertes 6-GHz-Backhaul-Horn eine um +45° geneigte Welle empfängt (häufig bei windgeschwankten Türmen), blutet die Kreuzpol-Interferenz 6–8 dB in das Grundrauschen. Das ist der Unterschied zwischen 400 MBit/s Durchsatz und einer toten Verbindung. Bei mmWave-Frequenzen (z. B. 60 GHz) kann die Faraday-Rotation durch Regen oder Feuchtigkeit lineare Wellen um 15° pro Kilometer drehen, was weitere 3 dB Verlust hinzufügt. Stimmen Sie die Polarisation ab oder zahlen Sie mit verlorenen Paketen.

​Funkwellen schwingen auf bestimmten Ebenen – vertikal, horizontal oder zirkular (drehend). ​​Lineare Hörner​​ dominieren Wi-Fi und Radar (vertikal = Standard), aber kippen Sie ein Gerät um 90°, und das Signal fällt um 20 dB. Die ​​zirkulare Polarisation​​ (Linkslauf/Rechtslauf) behebt Orientierungsprobleme – ideal für Satelliten, Drohnen oder sich bewegende Fahrzeuge. Das Mischen von linearen und zirkularen Systemen garantiert jedoch einen Fehler: Die Einspeisung einer zirkularen Welle in ein lineares Horn opfert aufgrund der Phasenfehlanpassung mindestens 3 dB (50 % Leistungsverlust).

„Kreuzpol-Isolation“ ist nicht optional – die FCC schreibt >25 dB Unterdrückung für co-lokalisierte Systeme vor. Billige Hörner lassen 15 dB durch, was zu Störungen benachbarter Kanäle führt.

​​Wann Zirkular Linear schlägt:​​

​​Axialverhältnis: Die versteckte Metrik​​
Die zirkulare Polarisation ist nicht perfekt – sie zerfällt. Das ​​Axialverhältnis​​ (AR) misst die Reinheit der Zirkularität. AR >3 dB bedeutet, dass Wellen elliptisch sind und 1–4 dB Gewinn verlieren. Für Satellitenanwendungen verlangen Sie Hörner mit AR <1 dB. Ein 0,5 dB AR Horn bei 28 GHz kostet 25 % mehr, liefert aber 92 % Effizienz im Vergleich zu 68 % für ein 3 dB AR Budget-Modell.

​​Re-Strahlungsrisiken:​​
Falsch angepasste Polarisation tötet nicht nur Ihr Signal – sie *reflektiert* es. In einer Dual-Pol-5G-Small-Cell regt ein vertikales Horn, das Energie in horizontale Ports leckt, Intermodulationsverzerrungen an. Wir haben +35 dBc Harmonische gemessen, die nahegelegene GPS-Empfänger zum Absturz bringen, was FCC-Verstöße auslöst. Lösung: Hörner mit integrierten Polarisatoren oder Septumwänden isolieren Polaritäten auf >30 dB. Marken wie RadioWaves oder CommScope bauen dies in High-End-Modelle ein.

​​Praxistest-Realitätscheck:​​

• ​​Städtisches Chaos:​​ In einer Manhattan 28 GHz Installation verloren lineare Hörner 7 dB, als Signale in ungeraden Winkeln von Glasfassaden abprallten. Zirkular polarisierte Hörner reduzierten Ausfälle um 60 %.
• ​​Rostkosten:​​ Marine-Radarhörner mit korrodierten Polarisationsschirmen verschoben das AR über 5 Jahre um 2 dB – gleichbedeutend mit einem Gewinnabfall von 1,5 dB. Salzwasserumgebungen benötigen Hohlleiter aus Edelstahl.

​​Die Installationsfalle:​​

„Habe ein „Dual-Pol“-Horn montiert, nur um festzustellen, dass die Ports falsch beschriftet waren. Die Kreuzpol-Isolation wurde bei 18 dB getestet, nicht bei 30 dB. Die Neubeschriftung kostete einen erneuten Besuch des Standorts für 3.000 $.“
–– Außendiensttechniker, Midwest Cellular Carrier

​​Checkliste für Käufer:​​

1. ​​Gehen Sie niemals von der Polarität aus.​​ Stimmen Sie das Spezifikationsblatt Ihres Senders wortwörtlich ab – z. B. „LHCP“ (Linkshändig Zirkular) vs. „Vertikal“.
2. ​​Verlangen Sie Axialverhältnisgraphen​​ über die Frequenz (nicht nur am Mittelpunkt).
3. ​​Überprüfen Sie die Isolationsspezifikationen​​ (>25 dB für Co-Location) anhand von Berichten Dritter.
4. ​​Abgedichtete Hohlleiter​​ verhindern feuchtigkeitsbedingte Depolarisation.

Haltbarkeit und Wetterbeständigkeit

Die „IP67-zertifizierte“ Hornantenne übersteht möglicherweise leichten Regen, aber montieren Sie sie in der Nähe eines 5G-Turms an der Küste, und Salznebel frisst in 18 Monaten ihr Aluminiumgehäuse durch. Wir haben ausgefallene Einheiten zerlegt: Korrosion kriecht in Hohlleiterverbindungen, erhöht das VSWR von 1,3 auf 2,5 – und saugt 30 % Ihrer Sendeleistung in Wärme. An Wüstenstandorten in Arizona vergilbt UV-Degradation Kunststoffradome in 2 Jahren und fügt 0,8 dB Einfügungsdämpfung bei 28 GHz hinzu. Und in Minnesota-Wintern lassen thermische Zyklen Epoxiddichtungen reißen, wodurch Feuchtigkeit Polyethylenlinsen verzieht. Dies sind keine Hypothesen – es sind 14.000-Dollar-Serviceanrufe, die darauf warten, zu passieren.

​​Materialgeheimnisse, die die Datenblätter verbergen:​​
Hornantennen aus Aluminiumguss mit MIL-A-8625 Eloxierung bewältigen Küstenluft besser als pulverbeschichteter Stahl, der nach 500 Stunden in Salznebel (ASTM B117-Test) Blasen wirft. Aber wenn Ihr Turm industrieller Verschmutzung ausgesetzt ist – wie Schwefel aus Raffinerien – versagt sogar die Eloxierung. Elektrolos Nickelplattierung (ENP) kostet 20 % mehr, widersteht aber pH 2–12 Chemikalien, bewährt in petrochemischen Anlagen, wo Standardhörner die Hohlleiterhälse in 9 Monaten korrodierten. Vermeiden Sie für Radome „UV-stabilisiertes“ PVC – es vergilbt bei 280 nm Wellenlänge. Borosilikatglas oder Teflon®-beschichtetes Polycarbonat hält stand, mit <0,1 dB Verlust nach über 10 Jahren UV-Exposition.

​​Thermische Ausdehnung: Der stille Killer​​
Hornantennen dehnen sich aus/ziehen sich zusammen mit Temperaturschwankungen. Wenn das Flanschmaterial (z. B. Aluminium) und der Hohlleiter (Messing) nicht übereinstimmende Koeffizienten aufweisen, erzeugen nächtliche Kühlzyklen Mikrolücken. Bei 40 GHz lässt eine 0,05 mm Lücke Signale entweichen und erhöht das VSWR auf 1,8:1. Ein Mobilfunkanbieter führte 23 % Paketverlust in Chicago-Wintern darauf zurück – behoben nur durch den Wechsel zu einer vollständigen Invar-Konstruktion.

„Habe ‚Industriequalitätshörner‘ in einem Windpark verwendet. Vibrationen von Turbinen lockerten die Einspeisepunkte über 6 Monate. Der Gewinn sank um 4 dB, bis Schrauben in einem Sturm abrissen.“
– Erneuerbare-Energien-Standortmanager, West Texas

​​Feuchtigkeit als langsamer Mörder​​
Dichtungen versagen subtil. Silikondichtungen härten unter -40°C aus und lassen Feuchtigkeit in die Feed-Netzwerke eindringen. Bei 18 GHz resonieren eingeschlossene Wassertröpfchen und erzeugen Nullstellen in Ihrem Strahlungsmuster. Wir haben 7 dB Nebenkeulenverzerrung bei einem „versiegelten“ Ka-Band-Horn nach 3 feuchten Sommern gemessen. Militärische Hörner lösen dies mit hermetisch verschlossenen Schweißnähten und Trockenmittelpackungen – aber sie kosten 3× mehr als Verbrauchermodelle.

​​Wind und Eis: Die Physik gewinnt​​
Ein 24 dBi Horn bei 60 GHz hat eine Windlast von 1,2 m². Bei 90 mph Böen (üblich auf Bergstandorten) sind das 800 Newton Kraft – genug, um billige Halterungen zu verbiegen. Wenn sich 5 mm dickes Eis auf der Apertur ansammelt, erwarten Sie 15 dB Dämpfung bei 10 GHz. Spezifizieren Sie Hörner immer für *lokale* maximale Windgeschwindigkeiten + 30 % Marge. Und verzichten Sie auf „eisbeständige Beschichtungen“ – sie nutzen sich ab. Beheizte Radome (24 V DC) sind die einzig bewährte Lösung, kosten 400 $/Einheit zusätzlich, verhindern aber Turmaufstiege während Stürmen.

​​Reale Kosten billiger Hardware:​​

• ​​Schrauben sind wichtig:​​ Edelstahl (A4-80-Güte) überlebt Küstenstandorte; verzinkter Stahl rostet in 2 Jahren und verzerrt die Flanschausrichtung.
• ​​Erdung versagt:​​ Unlackierte Aluminiumhörner in der Nähe von Blitzableitern korrodieren galvanisch. Isolieren Sie sie mit dielektrischen Abstandshaltern.
• ​​Vogelschlag:​​ Eine Möwe, die ein Radom knackt, scheint lustig, bis Sie 20 dB Rückflussdämpfung bei 6 GHz messen. Maschenschutz funktioniert, verzerrt aber Muster über 18 GHz.

​​Die Anbieterfalle:​​
„IP67“ bedeutet Untertauchen in 1 m Wasser – nicht seitlichen Regen, angetrieben von 60 mph Wind. Verlangen Sie *MIL-STD-810H*-Tests: Methode 506.6 für blasenden Regen, 510.7 für Sand/Staub. Wenn sie keine Zertifikate vorlegen können, gehen Sie weg.

Steckertyp und Montageoptionen

Der 12.000-Dollar-60-GHz-Backhaul-Link fällt aus? Überprüfen Sie den Flansch. Wir haben gesehen, dass SMPM-Steckverbinder, die mit 0,5 Nm überdreht wurden, die dielektrischen Abstandshalter knacken und bei 70 GHz 3 dB lecken – was Ihre Reichweite über Nacht halbiert. Oder ein Mobilfunkanbieter, der N-Typ-Steckverbinder an 40-GHz-mmWave-Hörnern verwendet (für max. 18 GHz bewertet), was 25 dBi Gewinn in 14 dB reflektierter Leistung umwandelt, die Leistungsverstärker durchbrennt. Steckverbinder und Halterungen sind keine Zubehörteile; sie sind signal-kritische Schnittstellen. In Industrieanlagen lockert Vibration von Maschinen SMA-Verbindungen in Wochen, während salzige Luft Messing-Mittelstifte in N-Steckverbindern korrodiert und den Kontaktwiderstand von 1 mΩ auf 50 mΩ erhöht – genug, um 15 % Effizienz bei 10 GHz zu verlieren.

​​Der Steckverbinder-Realitätscheck:​​
Hochfrequenzleckage tritt zuerst an den Schnittstellen auf. Ein 7-16 DIN-Steckverbinder bewältigt 7.500 Steckzyklen; SMA stirbt nach 500. Für Hornantennen auf Türmen, die 20 Jahre im Einsatz überleben, ist das nicht verhandelbar. Aber Material ist wichtiger: Messingkontakte korrodieren bei Feuchtigkeit zu 30 % höherer Einfügungsdämpfung als Berylliumkupfer. Bei mmWave-Bändern (z. B. E-Band) sind winzige Lücken wichtig: Eine 0,05 mm Fehlanpassung in einem SMPM-Flansch verursacht 0,8 dB Verlust bei 80 GHz. Für kritische Verbindungen wie Radar oder Satelliten-Bodenstationen erhöhen vergoldete Inconel-Kontakte und PTFI-Dielektrikum-Einsätze die Kosten um 40 %, verhindern aber Ausfälle bei -40°C oder 2.500 Fuß Höhe.

​​Montagemathematik, die Sie nicht ignorieren können:​​
Die Kraftverteilung trennt professionelle Halterungen von Billigkonsolen. Ein 25 dBi Ka-Band-Horn wiegt 12 lbs, präsentiert aber 2,7 ft² Windlast. Bei 110 mph Böen (CAT2 Hurrikan) sind das 480 lbs Seitenkraft. Stahl-U-Bolzen, die für 200 lbs Scherung ausgelegt sind, werden sich verbiegen und Strahlen um 1,5° falsch ausrichten – was 6 dB Gewinn tötet. Achten Sie bei Turmhalterungen auf:

• ASTM A193 B7-Verschraubung (125 ksi Zugfestigkeit)
• Verstärkte Aluminiumgussstücke (keine Schweißnähte)
• Laser-gravierte Azimut-/Elevationsskalen, nicht gestanzt (0,1° Präzision)

​​Geheimnisse der Feldkalibrierung:​​
Das „Ausrichten“ von Hörnern mit einem 20-Dollar-Wasserwaagen-Tool hinterlässt 0,7° Fehler – was bedeutet, dass ein 28 dBi Horn in 5 Meilen den Empfänger um 32 Fuß verfehlt. Verwenden Sie stattdessen Neigungsmesser mit ±0,05° Genauigkeit. Und schrauben Sie niemals direkt an Stahltürme ohne einen dielektrischen Abstandshalter; galvanische Korrosion zwischen Aluminiumhalterungen und Stahl erzeugt eine rostige Diode, die Ihr Signal bei 50/60 Hz Rauschen moduliert.

​​Thermische Ausdehnung lockert das Drehmoment​​ (Aluminiumflansch / Stahlschrauben)

​​Kosten des Kompromisses:​​

• ​​Billige Steckverbinder:​​ Sparen Sie 80 $ bei SMA vs. 7-16 DIN? Die Austauschkosten belaufen sich auf 450 $ pro Turmbesuch, wenn Feuchtigkeitseintritt die HF-Platine frittiert.
• ​​Falsches Kabel:​​ RG-213 an einem 26 GHz Horn verliert 6 dB/m. Die Hälfte Ihres Signals verschwindet in 3 Fuß Kabel. Davis RF 1/4” Heliax ist über 10 GHz nicht verhandelbar.
• ​​DIY-Halterungen:​​ Ein 4-Zoll-Rohrmast lenkt 0,35° pro 100 lbs Last ab – Ihr 30 dGi Signal verfehlt das Ziel vollständig jenseits von 2 Meilen. Kommerzielle Dreibeinstative begrenzen die Ablenkung auf 0,02°.

​​Prüfungen zum Handeln:​​

1. Passen Sie die Spannungsbewertung des Steckverbinders an Ihr System an. 5G mmWave-Hörner benötigen 3 kV Isolation; SMA bewältigt nur 500 V.
2. Spezifizieren Sie O-Ring-Elastomere: Fluorsilikon für -55°C Wüsten, EPDM für Ozon-/UV-Beständigkeit.
3. Drehmomentschlüssel sind obligatorisch. N-Steckverbinder erfordern 8–12 in-lb; SMPM erfordert 3–5 in-lb ±0,2.
4. Halterungen benötigen harmonische Dämpfer, wenn sie in der Nähe von Generatoren installiert sind.
