Guía cónica puede referirse a una transición circular de diámetro variable o a una bocina abierta. La transición conecta estructuras guiadas; la bocina radia o recibe en el espacio. Antes de comparar aplicaciones, distingue forma, función y modos.
Forma parecida, función distinta
En un tubo metálico circular hueco los modos y su corte dependen de la sección. Para TE11 ideal con aire, fc ≈ 1,841c/(πd), donde d es diámetro interno.
Con d = 50 mm, el corte es unos 3,51 GHz. Ese tubo ordinario no transmite su modo fundamental propagante a 13,56 MHz. Una línea coaxial cónica tiene conductor interior y otro mecanismo.
1. Apertura o alimentación radar

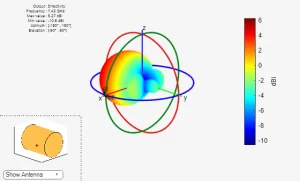

Una bocina diseñada para la banda puede radiar directamente o iluminar un reflector. Amplitud y fase de apertura, polarización y frecuencia determinan el diagrama.
El cono no estrecha automáticamente el haz un 15–20% respecto a una realización rectangular. Evalúa alcance, forma de onda y datos reales de antena conjuntamente.
2. Alimentador de reflector satelital
El mayor pico de ganancia del feed no siempre es óptimo. Iluminación del borde, spillover, centro de fase y polarización deben corresponder al reflector.
Bocina lisa y corrugada no son iguales. Modos y perfil forman la respuesta; boca redonda no significa polarización circular.
3. Medición de antenas o materiales
Una bocina caracterizada puede transmitir o recibir en un banco. Define ganancia de referencia, polarización, distancia, reflexiones y calibración.
Cónica no certifica una antena patrón. Variaciones de ganancia y centro de fase en frecuencia afectan la interpretación de la medida.
4. Transición entre secciones circulares
Un taper distribuye el cambio de sección para controlar reflexión. Longitud, ángulo, extremos y modos deseados son importantes. Añadir o alargar un cono no mejora necesariamente todas las frecuencias.
Si el extremo ancho admite modos adicionales, examina su excitación. Simula el componente completo y mide parámetros S en puertos definidos. La potencia que falta en el modo útil no es necesariamente toda calor.
5. Acoplamiento de microondas en equipos
Una apertura o transición puede introducir potencia en una cámara o carga. Sus propiedades complejas, temperatura y estado de proceso modifican la adaptación.
Un equipo de plasma a 13,56 MHz o médico a 6–10 MHz no emplea necesariamente guía hueca cónica. Puede usar bobina, electrodos, coaxial y red de adaptación. Comprueba la estructura real.
El nombre del equipo no prueba eficacia terapéutica ni un acoplamiento un 30% superior. Aquí se describen estructuras de conexión RF.
Reflexión y eficiencia por separado
Return loss de 20 dB significa 1% de potencia reflejada en el puerto de referencia. El 99% restante no llega necesariamente todo a la carga o al diagrama útil: cuentan pérdidas, modos y otros puertos.
| Función | Validación |
|---|---|
| Transmisión | Banda, modos, reflexión y paso. |
| Radiación | Diagrama, ganancia y polarización. |
| Potencia | Media, pico y térmica. |
| Mecánica | Dimensiones, bridas y montaje. |
Los principios de las bocinas y las bases de guías ayudan a separar transición y radiación. La validación corresponde a la frecuencia real.
