ประเภทเสาอากาศวิทยุ: ไดโพล ยากิ ลูป และการเลือกใช้งาน

เสาอากาศสำหรับคลื่นวิทยุมีหลายโครงสร้าง เช่น ไดโพล โมโนโพล ลูป ยากิ แพตช์ ฮอร์น และจานสะท้อน แต่ละแบบเหมาะกับย่านความถี่ รูปแบบการแผ่รังสี และสภาพติดตั้งต่างกัน ชื่อชนิดเพียงอย่างเดียวไม่รับประกันระยะทางหรือความเร็วข้อมูล

ไดโพล: ตัวนำสองแขน

ไดโพลครึ่งคลื่นมีความยาวรวมใกล้ครึ่งหนึ่งของความยาวคลื่น แต่ความยาวใช้งานจริงขึ้นกับเส้นผ่านศูนย์กลาง การป้อน และสิ่งแวดล้อม รูปแบบอุดมคติมีค่าสูงสุดด้านข้างของแนวตัวนำและมีจุดต่ำตามแนวแกน จึงไม่ได้แผ่เท่ากันทุกทิศในทรงกลม

ไดโพลครึ่งคลื่นอุดมคติแบบไม่มีการสูญเสียในอวกาศอิสระมีไดเรกทิวิตีประมาณ 1.64 เท่า หรือ 2.15 dBi ไม่ใช่ 1.64 dBi ต้องแยกอัตราส่วนเชิงเส้นออกจากหน่วยลอการิทึม

โมโนโพล: ต้องพิจารณาทางกลับของกระแส

โมโนโพลมักใช้ร่วมกับระนาบกราวด์หรือโครงสร้างถ่วงสมดุล เช่น ตัวถังรถหรือเรเดียล ขนาดและรูปทรงของส่วนนี้มีผลต่ออิมพีแดนซ์และรูปแบบการแผ่รังสี

ไม่ถูกต้องที่จะบอกว่าโมโนโพลทุกแบบมีเกนต่ำกว่าไดโพล 5–10 dB แบบจำลองโมโนโพลเหนือกราวด์อนันต์กับไดโพลในอวกาศอิสระมีเงื่อนไขการเปรียบเทียบต่างกัน การติดตั้งจริงต้องตรวจวัดแยกต่างหาก

ลูป: ขนาดทางไฟฟ้ากำหนดพฤติกรรม

ลูปขนาดเล็กเมื่อเทียบกับความยาวคลื่นต่างจากลูปที่มีเส้นรอบวงใกล้หนึ่งความยาวคลื่น ต้องดูรูปแบบ การปรับจูน และประสิทธิภาพตามโครงสร้าง ไม่ใช่มองเพียงรูปร่างเป็นวง

ชื่อที่ใช้ในร้าน เช่น ไดโพลสี่ห่วง อาจหมายถึงชุดองค์ประกอบหลายตัว ควรดูแบบการต่อ สายป้อน ย่านความถี่ และรูปแบบรวม ไม่ควรสรุปว่าเป็นลูปขนาดเล็กสี่ตัวโดยอัตโนมัติ

ยากิ: เน้นทิศทางที่กำหนด

ยากิประกอบด้วยองค์ประกอบป้อนร่วมกับองค์ประกอบพาราซิติก เช่น รีเฟลกเตอร์และไดเรกเตอร์ การทำงานร่วมกันทำให้เกิดทิศทางหลัก เหมาะกับการประเมินลิงก์คงที่หรือการรับจากสถานีในทิศที่ทราบ

จำนวนองค์ประกอบไม่ได้ระบุเกนโดยลำพัง ต้องตรวจแบนด์วิดท์ ความกว้างลำคลื่น อัตราส่วนหน้า–หลัง และโพลาไรเซชัน การเพิ่มแท่งโดยไม่มีการออกแบบอาจไม่ช่วยให้สัญญาณดีขึ้น

แพตช์และอาร์เรย์: การรวมเข้ากับอุปกรณ์

แพตช์เป็นโครงสร้างแบนที่ขึ้นกับวัสดุฐาน ระนาบกราวด์และวิธีป้อน อาจใช้เดี่ยวหรือหลายองค์ประกอบเป็นอาร์เรย์ โพลาไรเซชันเป็นเชิงเส้นหรือวงกลมได้ตามการออกแบบ

อาร์เรย์ใช้แอมพลิจูดและเฟสของหลายองค์ประกอบสร้างรูปแบบรวม ไม่ใช่ทุกอาร์เรย์ที่ปรับลำคลื่นด้วยอิเล็กทรอนิกส์ และหลายขั้วต่อไม่ได้รับประกันว่าระบบจะรองรับ MIMO ตามจำนวนขั้วนั้น

ฮอร์นและจานสะท้อนในวิทยุถ่ายทอด

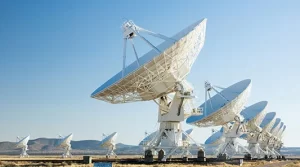

ฮอร์นเปลี่ยนจากสนามในท่อนำคลื่นเป็นสนามที่ช่องเปิด ส่วนจานทำงานร่วมกับฟีดเพื่อสร้างช่องรับส่งที่มีทิศทาง วิทยุถ่ายทอดไมโครเวฟแบบจุดต่อจุดมักพิจารณาจานสะท้อนหรือโครงสร้างทิศทางอื่นตามย่านและข้อกำหนดของลิงก์

จานใหญ่ขึ้นอาจให้ลำคลื่นแคบลงและต้องการการเล็งที่แม่นขึ้น ความมั่นคงของเสา สิ่งกีดขวาง และบริเวณเฟรสเนลจึงเป็นส่วนหนึ่งของการเลือก ไม่ใช่เลือกจากค่าเกนสูงสุดอย่างเดียว

ข้อมูลที่ต้องตรวจสอบก่อนเลือก

หัวข้อ	ข้อมูลที่ต้องมี
ย่านความถี่	ช่องใช้งานจริงและคุณสมบัติตลอดย่าน
พื้นที่บริการ	ทิศทาง ระดับความสูงและการเคลื่อนที่
โพลาไรเซชัน	สอดคล้องกับปลายทาง
สายป้อน	อิมพีแดนซ์ ขั้วต่อและการสูญเสีย
การติดตั้ง	โครงสร้างรองรับ สภาพอากาศและการทดสอบ

เสาอากาศสำหรับ FM ใกล้ 90 MHz ต้องออกแบบและเลือกตามย่านนั้น ไม่ใช่เสาทุกชนิดที่ครอบคลุมตั้งแต่ kHz ถึง GHz ในตัวเดียว ดูพื้นฐานของ ไดโพล และ โมโนโพล แล้วตรวจข้อมูลของผลิตภัณฑ์และการติดตั้งจริง
