5G 안테나용 도파관 부품은 실제 대역, 기능, 손실, 모드, 전력과 인터페이스로 선택합니다. 5G라는 이름이 규격을 지정하지 않습니다. 먼저 해당 구조에 중공 금속 도파관이 필요한지, 집적 RF 경로를 사용하는지 판단합니다.
주파수와 역할부터 정의한다
5G는 약 3.5 GHz뿐 아니라 28 또는 39 GHz 같은 더 높은 대역도 사용합니다. 중심이나 mmWave라는 이름만 쓰지 말고 동작 하한과 상한을 명시합니다.
엄밀한 밀리미터파 분류는 약 30～300 GHz입니다. 이동통신 분야에서는 약 24～28 GHz 장비도 이 용어에 포함하는 경우가 있습니다. 관용 이름이 실제 수치를 대신하지 않습니다.

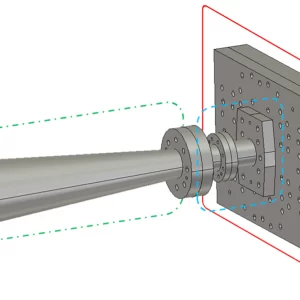

중공 도파관은 측정 치구, 호른 전이 또는 분배부에 들어갈 수 있습니다. 모든 기지국에 별도의 긴 도파관 급전선이 있는 것은 아닙니다. 인쇄 선로와 SIW는 다른 구현입니다.
단면, 차단과 작업 대역
공기 충전 직사각형의 기본 TE10 모드는 fc = c/(2a)이며 a는 큰 내부 폭입니다. WR-28의 내부는 약 7.112 × 3.556 mm이고 차단은 약 21.08 GHz입니다.
일반적인 작업 범위는 26.5～40 GHz입니다. 24 GHz가 차단보다 높다는 이유만으로 WR-28을 전체 24～40 GHz에 자동 지정하지 않습니다.
차단, 고차 모드 전파와 특정 전이부의 보증 대역은 별도의 한계입니다. 창, 곡관과 플랜지를 포함한 전체 경로에서 확인합니다.
자유공간 파장 λ = c/f는 2.4 GHz에서 약 125 mm, 28 GHz에서 약 10.7 mm입니다. 도파관 유도 파장은 다르며 자유공간 λ만으로 전이 길이를 정할 수 없습니다.
손실과 반사
정해진 기준면 사이의 전달 한계를 지정합니다. 부품당 0.1 dB와 직선 구간의 0.1 dB/m는 길이와 구성을 모르면 직접 비교할 수 없습니다.
반사가 작은 계산 예에서 3 m × 0.30 dB/m에 추가 0.20 dB를 더하면 1.10 dB, 약 77.6% 전력 전달입니다. 반사가 크면 복소 네트워크 해석이 필요합니다.
VSWR 1.5는 반사 전력 4%에 해당합니다. 이것이 증폭기 수명 20% 감소를 입증하지는 않습니다. 송신기 반응과 허용 부하는 해당 자료로 확인합니다.
TE10의 장 임피던스를 동축 포트의 고정 50 Ω와 동일시하지 않습니다. 올바른 모드와 기준면으로 전이 정합을 정의합니다.
전력과 온도
평균·피크 전력, 파형, 가능한 반사, 온도와 방열을 명시합니다. 변조 신호는 피크 대 평균 전력비도 중요합니다.
모든 WR-28에 같은 200～300 W나 5 kW를 부여하지 않습니다. 국소 전계, 창, 전이, 압력과 발열이 직선부보다 먼저 한계를 만들 수 있습니다.
재료와 구조
적절한 설계에서 알루미늄은 질량을 줄일 수 있고 구리는 높은 도전율을 제공하며 황동은 가공에 유리할 수 있습니다. 금속 이름뿐 아니라 합금, 표면과 접합을 선택합니다.
도금의 두께와 상태는 거칠기와 하부층을 함께 평가합니다. 58 MS/m 이상의 도전율이 항상 98% 효율을 위한 필수 조건은 아닙니다.
유연 구간은 허용 범위에서 경로나 움직임을 보완합니다. 굽힘 반경, 반복성과 손실은 제품 문서로 확인합니다. SIW는 구체적인 기판, 형상과 전이로 비교합니다.
통합과 검수
| 영역 | 확인 |
|---|---|
| RF | 대역, 반사, 전달과 모드. |
| 기계 | 플랜지, 방향, 치수와 지지. |
| 전력 | 평균, 피크, 부하와 냉각. |
| 환경 | 온도, 습기와 필요한 밀봉. |
| 생산 | 공차, 반복성과 시험 방법. |
주파수가 4 Gbit/s 또는 5 ms 미만 지연을 보장하지 않습니다. 이는 전체 망의 지표입니다. 제조와 검수를 포함해 동일 공급 범위로 비용을 비교합니다.
직사각형 치수표와 도파관 방정식을 사용해 확인하십시오. Dolph Microwave 부품을 문의할 때 전체 경로 요구를 전달합니다.
